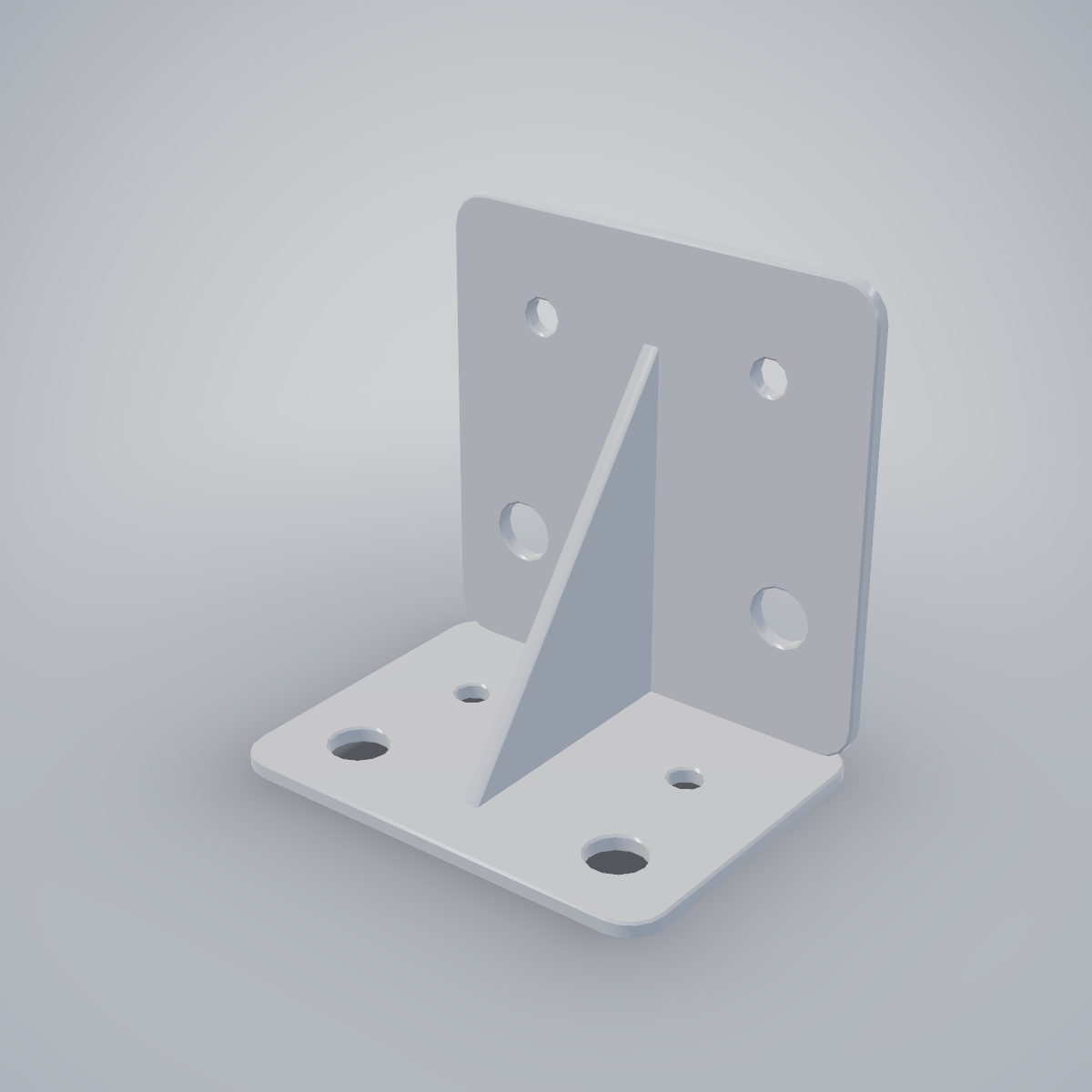

Soporte en L de acero inoxidable 304

Descripción

Soporte angular fabricado en chapa de acero inoxidable 304 de 3 mm, cortada por láser y plegada a 90°. La cartela triangular soldada en el centro triplica la rigidez frente a una escuadra simple y evita que el ala se abra bajo carga. Cada ala lleva dos pasos de Ø7 para M6 y dos de Ø11 para M10, apartados del eje para dejar libre la cartela. Es una pieza de catálogo, pero el patrón de taladros, el espesor y las cotas del ala se ajustan a tu plano sin coste de utillaje.

Dimensiones

Alto (mm)

83

Ancho (mm)

60

Largo (mm)

80

Taladros

8

Espesor (mm)

3

Especificaciones técnicas

Proceso

Corte láser + plegado + soldadura TIG

Acabado

Ra 3,2 µm

Tolerancia

±0,2 mm

Carga admisible

120 kg en voladizo de 60 mm

Peso aproximado

297 g

Acabados disponibles

• Pulido
• Granallado
• Sin acabado
