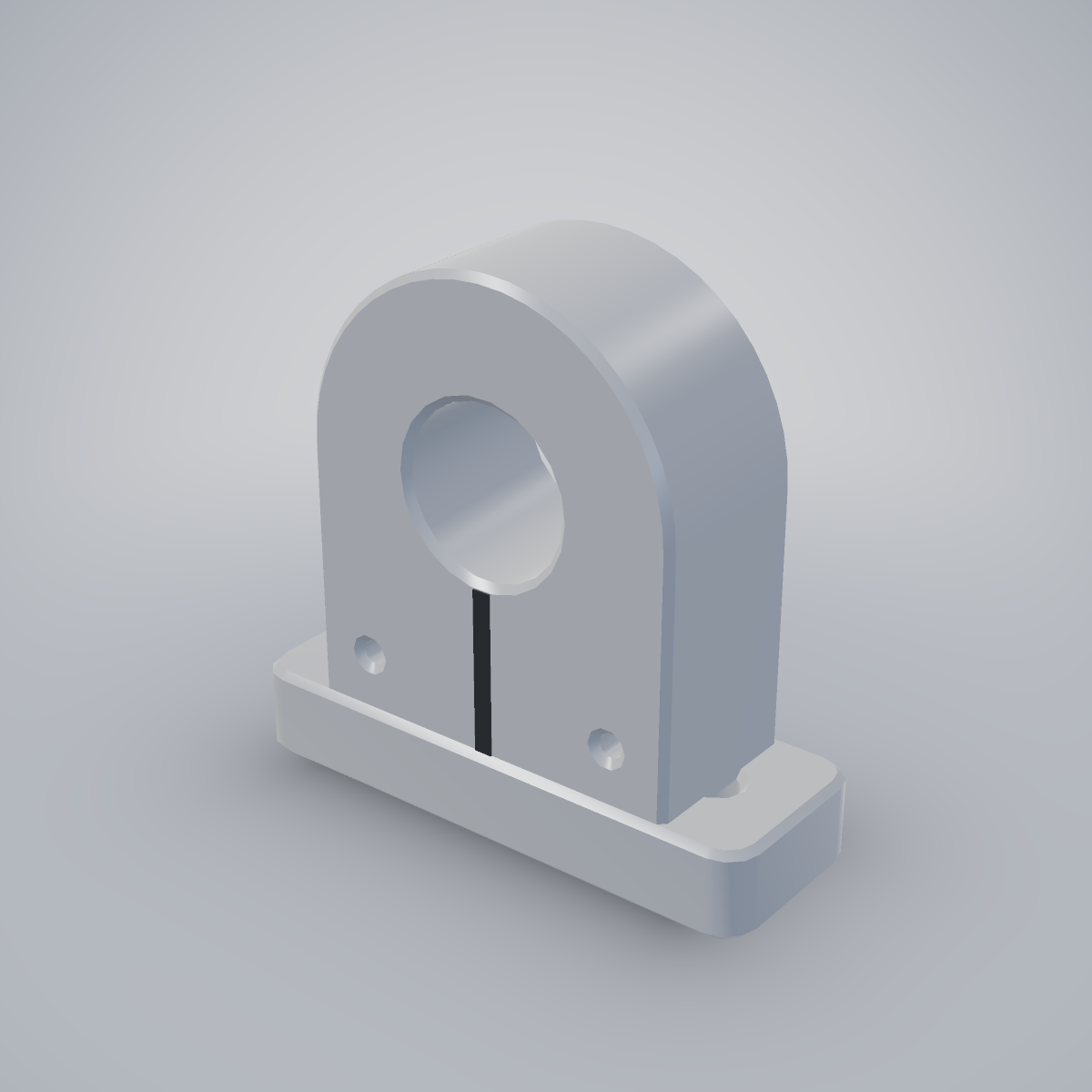

Soporte de eje SHF-20 mecanizado

Descripción

Soporte de eje tipo SHF fresado en bloque de aluminio 6061-T6. El alojamiento de Ø20 se mecaniza en la misma amarrada que la base, de modo que la altura del eje queda garantizada dentro de ±0,05 mm entre unidades del mismo lote. La ranura lateral y el tornillo M6 permiten apretar el eje sin marcarlo. Los dos taladros de la base admiten M6 avellanado. Disponible también para ejes de Ø8, Ø10, Ø12, Ø16 y Ø25.

Dimensiones

Alto (mm)

48

Ancho (mm)

20

Largo (mm)

60

Diámetro (mm)

20

Especificaciones técnicas

Roscas

2 × M6 en base · 1 × M6 de apriete

Proceso

Fresado CNC 3 ejes

Acabado

Ra 1,6 µm

Tolerancia

Ø20 H7 · altura de eje ±0,05 mm

Peso aproximado

139 g

Acabados disponibles

• Anodizado natural
• Anodizado negro
