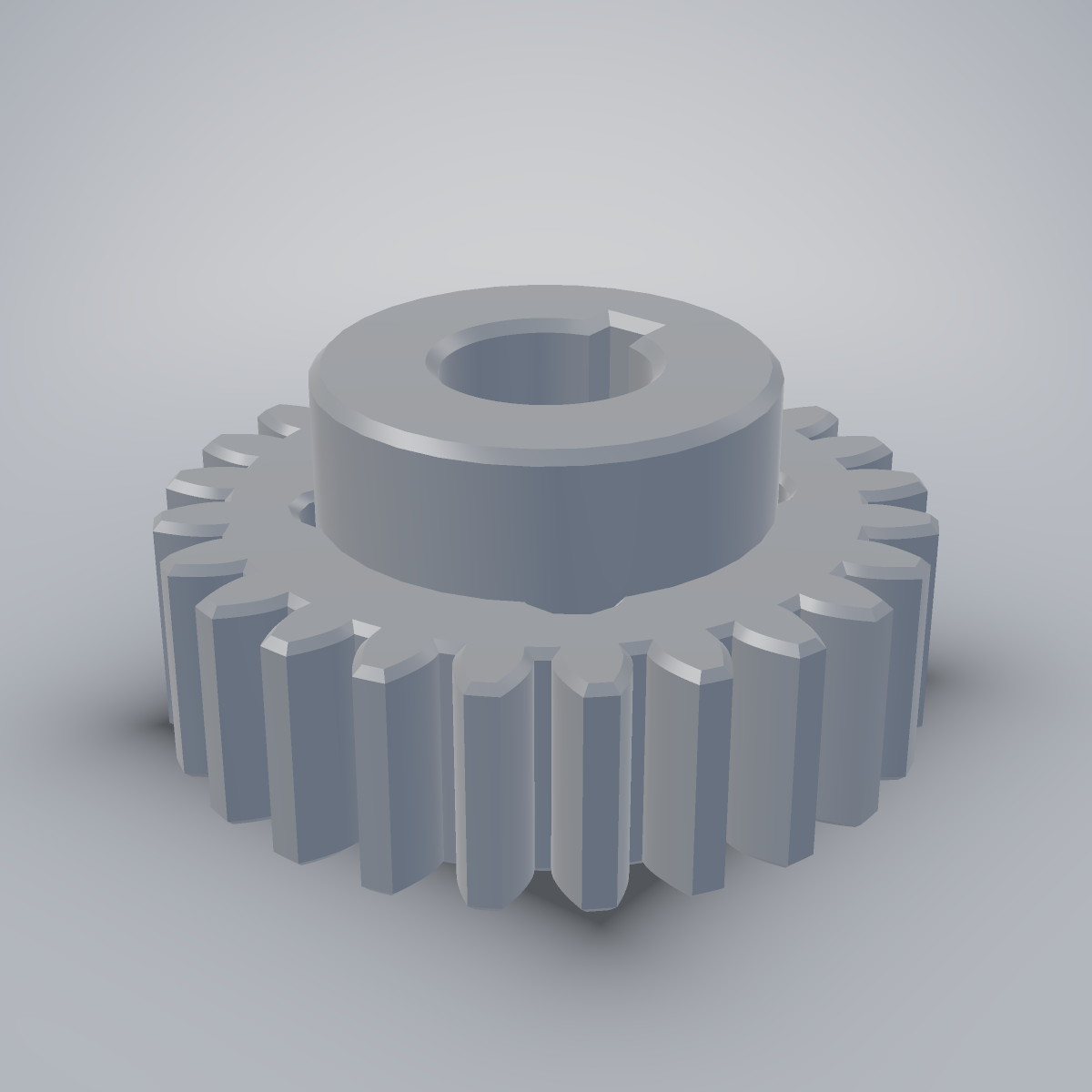

Engranaje recto módulo 2 · 24 dientes

Descripción

Engranaje recto de módulo 2 y 24 dientes con perfil de evolvente y ángulo de presión de 20°, tallado por fresa madre y rematado en CNC. El diámetro primitivo es de 48 mm y el exterior de 52 mm, con un ancho de diente de 16 mm. El cubo prolongado da superficie de apriete al chavetero de 5 × 2,3 mm sobre eje Ø16 H7, y los cuatro aligeramientos del alma reducen la inercia sin comprometer la rigidez. Podemos templar y rectificar los flancos si el par de trabajo lo exige.

Dimensiones

Alto (mm)

26

Espesor (mm)

16

Diámetro (mm)

52

Especificaciones técnicas

Eje

Ø16 H7 · chavetero 5 × 2,3 (DIN 6885)

Modulo

2

Calidad

DIN 8

Dientes

24

Proceso

Tallado con fresa madre + fresado CNC

Ángulo de presión

20°

Diámetro primitivo

48 mm

Peso aproximado

333 g

Acabados disponibles

• Sin tratamiento
• Templado y revenido
• Pavonado
